5X00106G01 WESTINGHOUSE 8通道模拟输入HART

WESTINGHOUSE 5X00106G01 8通道模拟输入HART模块是WESTINGHOUSE公司Process Automation System（PAS）系列中一款高性能的模拟量输入模块。这款模块集成了8个独立的模拟输入通道，并支持HART（Highway Addressable Remote Transducer）通信协议，能够同时采集过程变量和来自HART智能现场仪表的数字诊断信息。WESTINGHOUSE 5X00106G01模块在自动化系统中扮演着至关重要的角色，它不仅能够接收来自温度、压力、流量等传感器的标准模拟信号（如4-20mA），还能通过HART协议与智能仪表进行双向数字通信，获取更丰富的设备状态、配置参数和诊断数据。这种集成化的设计极大地提升了过程监控和设备管理的效率。作为PAS系统的重要组成部分，WESTINGHOUSE 5X00106G01模拟输入HART模块凭借其高精度、高可靠性和强大的通信能力，广泛应用于石油化工、精细化工、制药等需要精确过程控制和智能设备管理的工业领域，为用户提供了更深入的过程洞察和更智能的设备管理方案。

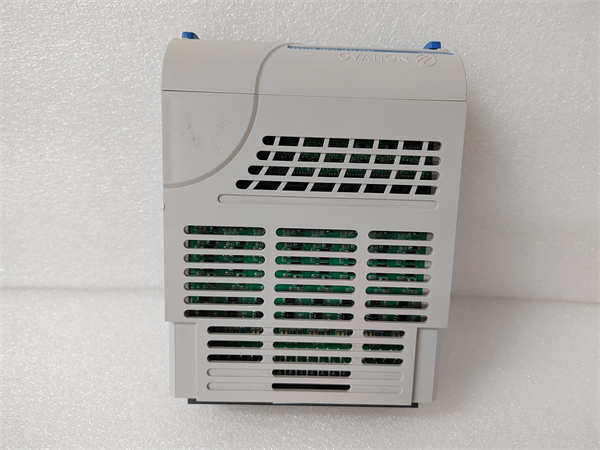

5X00106G01 WESTINGHOUSE

技术规格

产品型号：5X00106G01

制造商：WESTINGHOUSE

产品类型：8通道模拟输入HART模块

输入通道数：8

模拟输入信号类型：4-20mA

HART协议支持：支持

HART通道数：8(每个模拟输入通道支持一个HART设备)

分辨率：16位

精度：±0.1%满量程

输入阻抗：250Ω(带HART通信)

隔离电压：500V AC(通道间及通道与系统间)

工作温度：-20°C至+70°C

存储温度：-40°C至+85°C

相对湿度：5%至95%(非冷凝)

电源要求:+5V DC

主要特点和优势

WESTINGHOUSE 5X00106G01 8通道模拟输入HART模块以其独特的功能和卓越的性能在工业自动化领域展现出显著的优势。其最突出的特点在于集成了HART通信能力，每个模拟输入通道都能够与连接的HART智能现场仪表进行双向数字通信，这意味着在采集标准模拟信号的同时，还可以读取仪表的详细诊断信息、配置参数和校准数据，极大地丰富了过程监控的数据维度，为实现更高级的设备管理和预测性维护提供了可能。

增强的设备管理能力：通过WESTINGHOUSE 5X00106G01模块，用户可以远程访问和配置HART设备的参数，进行在线诊断，及时发现潜在的设备故障，从而减少计划外停机时间，提高生产效率。

高精度数据采集：该模块提供16位的高分辨率和高精度的模拟信号采集，确保了过程数据的准确性和可靠性，为精确的过程控制提供了保障。

通道隔离：WESTINGHOUSE 5X00106G01模块提供通道间以及通道与系统间的电气隔离，有效地防止了信号干扰，提高了系统的稳定性和可靠性。

易于集成：作为WESTINGHOUSE PAS系列的一部分，WESTINGHOUSE 5X00106G01模块能够无缝集成到现有的PAS控制系统中，简化了系统扩展和硬件配置。

节省布线成本：HART协议允许在标准的4-20mA信号线上叠加数字信号进行通信，减少了额外的布线需求，降低了安装成本。

5X00106G01 WESTINGHOUSE

应用领域

WESTINGHOUSE 5X00106G01 8通道模拟输入HART模块特别适用于需要同时进行精确过程监控和智能设备管理的工业领域。在石油化工行业，它可以用于监测压力、温度、流量等关键过程参数，并同时获取连接的HART压力变送器、温度变送器的诊断信息，例如设备状态、校准信息等，有助于实现更精细的过程控制和设备维护。在精细化工和制药行业，对过程参数的精确控制和设备的可靠性要求极高，WESTINGHOUSE 5X00106G01模块能够满足这些需求，实现对反应釜、分离器等关键设备的精确监控和智能管理。此外，在环保、食品饮料等自动化程度较高的行业，该模块也能够发挥其优势，实现对各种模拟量参数的采集和连接的HART智能仪表的管理，提高生产效率和设备可靠性。通过集成模拟量输入和HART通信功能，WESTINGHOUSE 5X00106G01模块为用户提供了更全面、更智能的自动化解决方案。

相关产品

与WESTINGHOUSE 5X00106G01 8通道模拟输入HART模块相关的产品包括5X00107G01 8通道模拟输出HART模块，用于将控制系统的模拟量输出信号传递给HART智能执行机构，并进行双向通信。5X00103G01 16通道数字输入模块，用于采集现场的开关量信号。5X00104G01 16通道数字输出模块，用于控制现场的数字量执行机构。5X00101G01 CPU模块，作为PAS控制系统的核心处理器。5X00102G01电源模块，为系统提供稳定的电力供应。这些模块共同构建了WESTINGHOUSE PAS系列完善的I/O和控制解决方案，可以根据不同的应用需求进行灵活配置。此外，可能还存在其他具有不同通道数或特殊功能的模拟输入HART模块，以及用于系统组态、监控和设备管理的软件工具。

安装前准备：在安装WESTINGHOUSE 5X00106G01 8通道模拟输入HART模块之前，请务必仔细阅读相关的产品手册和安装指南，确保安装环境符合模块的工作温度、湿度和电源要求。检查模块外观是否完好，确认接线端子没有损坏或松动。根据系统设计图纸和接线规范，准备好适用于HART通信的屏蔽双绞线和相应的连接器。确保控制系统电源已断开，并采取必要的安全防护措施。建议将WESTINGHOUSE 5X00106G01模块安装在便于接线和维护的位置，并注意HART设备的正确接线，以确保模拟信号和数字信号的正常传输。

维护建议：为了确保WESTINGHOUSE 5X00106G01 8通道模拟输入HART模块的长期稳定运行，建议定期进行维护检查。定期清洁模块表面，去除灰尘和污垢，避免影响散热。检查接线端子是否紧固，防止因接触不良导致信号传输异常或HART通信故障。定期检查模块的电源供应是否稳定，电压是否在允许范围内。使用专业的HART通信配置工具，定期检查与模块连接的HART设备的通信状态和参数配置。如果发现模块工作异常或HART通信故障，应及时查明原因并进行处理，必要时更换备件。建议按照WESTINGHOUSE的建议制定定期的维护计划，以延长WESTINGHOUSE 5X00106G01模块的使用寿命，并确保HART设备的有效管理。
