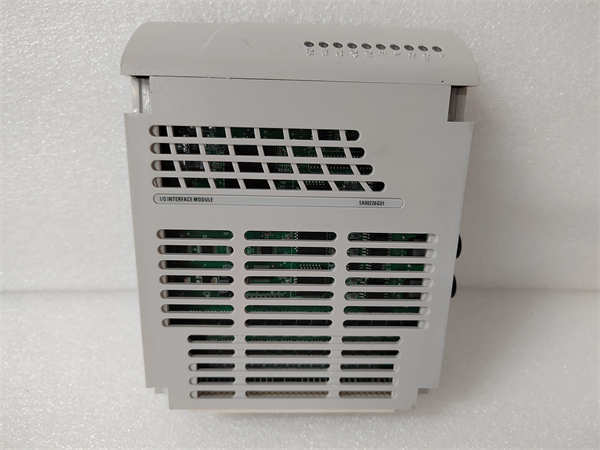

5X00226G01 WESTINGHOUSE 输入输出接口模块

WESTINGHOUSE 5X00226G01输入输出接口模块是WESTINGHOUSE公司Process Automation System（PAS）系列中一款灵活且功能强大的I/O接口模块。这款模块旨在提供多种类型的输入和输出接口，以适应各种工业自动化应用的需求。WESTINGHOUSE 5X00226G01模块通常集成了数字量输入、数字量输出和模拟量输入等多种通道类型，从而在一个模块上实现了多种信号的采集和控制功能，有效地减少了系统所需的模块数量，降低了硬件成本和布线复杂度。作为PAS系统的重要组成部分，WESTINGHOUSE 5X00226G01输入输出接口模块在自动化系统中扮演着桥梁的角色，连接着现场的传感器、执行机构和控制系统的核心处理器，实现了数据采集、设备控制和系统集成的关键功能。凭借其高度的灵活性和可靠性，WESTINGHOUSE 5X00226G01模块广泛应用于电力、化工、制造等多个行业，为用户提供了一种经济高效且易于管理的I/O解决方案。

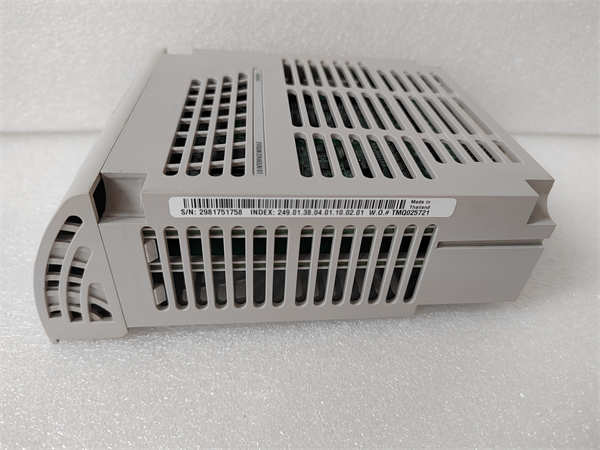

5X00226G01 WESTINGHOUSE

技术规格

产品型号:5X00226G01

制造商:WESTINGHOUSE

产品类型:输入输出接口模块

数字输入通道数:16(可配置为漏型或源型)

数字输入电压:24V DC(典型)

数字输出通道数:8(晶体管输出)

数字输出电压:24V DC(最大)

数字输出电流:0.5A/通道(最大)

模拟输入通道数:4(可配置为电压或电流输入)

模拟输入信号类型:0-10V,±10V,0-20mA,4-20mA

模拟输入分辨率:12位

隔离电压:500V AC(通道间及通道与系统间)

工作温度:-20°C至+70°C

存储温度:-40°C至+85°C

相对湿度:5%至95%(非冷凝)

电源要求:+5V DC

主要特点和优势

WESTINGHOUSE 5X00226G01输入输出接口模块以其多功能性和灵活性在工业自动化领域展现出独特的优势。其最显著的特点在于集成了多种类型的I/O通道，包括数字输入、数字输出和模拟输入，这使得WESTINGHOUSE 5X00226G01模块能够在一个单元内处理多种类型的现场信号，简化了系统设计和硬件选型，降低了总体拥有成本。

高集成度：WESTINGHOUSE 5X00226G01模块将多种I/O功能集成于一体，减少了所需的模块数量和安装空间，降低了系统的复杂性和维护工作量。

灵活的配置：数字输入通道可以配置为漏型或源型，模拟输入通道可以配置为电压或电流输入，这种灵活性使得WESTINGHOUSE 5X00226G01模块能够适应各种不同的现场信号类型和接线要求。

可靠性高：该模块采用工业级元器件和先进的电路设计，具备良好的抗干扰能力和环境适应性，能够在恶劣的工业环境中稳定可靠地运行，保证了控制系统的稳定性和安全性。

电气隔离：WESTINGHOUSE 5X00226G01模块提供通道间以及通道与系统间的电气隔离，有效地防止了不同信号回路之间的相互影响，提高了信号采集和控制的准确性和可靠性。

易于集成：作为WESTINGHOUSE PAS系列的产品，WESTINGHOUSE 5X00226G01模块能够方便地集成到现有的PAS控制系统中，简化了系统扩展和升级过程。

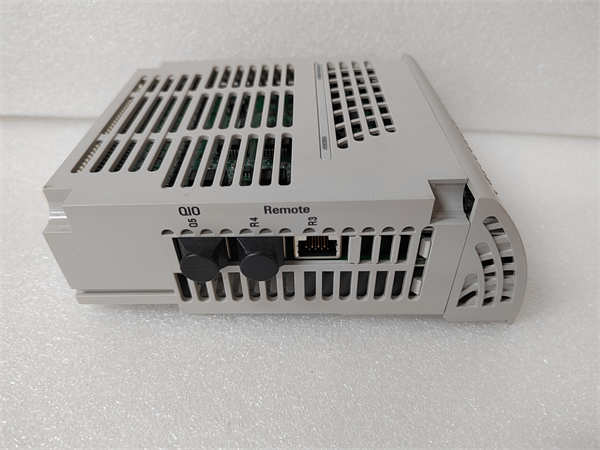

5X00226G01 WESTINGHOUSE

应用领域

WESTINGHOUSE 5X00226G01输入输出接口模块由于其多功能的特性，广泛应用于各种需要混合信号处理的工业自动化领域。在小型自动化系统中，一个WESTINGHOUSE 5X00226G01模块即可满足对数字量和模拟量信号的同时采集和控制需求，简化了系统结构。在制造行业，它可以用于监测传感器、开关的状态，控制执行机构（如阀门、电机），并采集模拟量的过程参数（如温度、压力），实现对生产过程的综合控制。在楼宇自动化领域，WESTINGHOUSE 5X00226G01模块可以用于监测各种环境传感器（如温度、湿度、气体浓度），并控制照明、风机等设备。此外，在水处理、包装机械等领域，该模块也能够灵活地应用于各种控制场景，实现对不同类型信号的统一处理。其高集成度和灵活性使得WESTINGHOUSE 5X00226G01模块成为构建经济高效自动化解决方案的理想选择。

相关产品

与WESTINGHOUSE 5X00226G01输入输出接口模块相关的产品包括5X00103G01 16通道数字输入模块，用于纯数字信号的采集。5X00104G01 16通道数字输出模块，用于纯数字信号的控制。5X00106G01 8通道模拟输入HART模块，用于模拟信号采集并支持HART通信。5X00107G01 8通道模拟输出HART模块，用于模拟信号输出并支持HART通信。5X00101G01 CPU模块，作为PAS控制系统的核心处理器。5X00102G01电源模块，为系统提供稳定的电力供应。这些模块可以与WESTINGHOUSE 5X00226G01模块组合使用，以构建满足不同应用需求的自动化控制系统。此外，可能还存在具有不同I/O通道数量和类型的混合I/O模块，以及用于系统编程和监控的软件工具。

安装前准备：在安装WESTINGHOUSE 5X00226G01输入输出接口模块之前，请务必仔细阅读产品手册，了解模块的电气特性、接线方式和安装要求。确保安装环境符合模块的工作温度和湿度范围。检查模块外观是否完好，接线端子是否清洁无损。根据系统设计图纸和接线规范，准备好合适的电缆和连接器，并根据实际应用需求配置数字输入通道的漏型或源型模式，以及模拟输入通道的信号类型。在进行任何电气连接之前，务必断开控制系统的电源，确保安全。建议将WESTINGHOUSE 5X00226G01模块安装在便于接线和维护的位置，并确保模块的固定可靠。

维护建议：为了保证WESTINGHOUSE 5X00226G01输入输出接口模块的长期稳定运行，建议定期进行维护。定期检查模块的接线端子是否松动，确保连接可靠。清洁模块表面的灰尘和污垢，避免影响散热。定期检查现场输入输出信号的电压和电流是否在模块允许的范围内。对于模拟输入通道，应定期检查传感器的输出是否正常。如果发现模块工作异常或指示灯状态异常，应及时排查故障原因，必要时更换模块。建议按照WESTINGHOUSE的维护指导进行定期维护，以延长WESTINGHOUSE 5X00226G01模块的使用寿命，确保系统的稳定运行。
