5X00226G04 WESTINGHOUSE 输入输出接口模块

WESTINGHOUSE 5X00226G04输入输出接口模块是WESTINGHOUSE公司Process Automation System（PAS）系列中一款功能全面的混合信号I/O模块。作为自动化控制系统的重要组成部分，WESTINGHOUSE 5X00226G04模块集成了多种类型的输入和输出通道，旨在为各种工业应用提供灵活的信号采集和控制解决方案。这款模块通常包含数字量输入、数字量输出以及模拟量输入等多种接口，使得用户能够通过单个模块连接和管理不同类型的现场设备，从而优化了系统的硬件配置，降低了布线成本，并简化了系统维护。在WESTINGHOUSE PAS控制系统中，WESTINGHOUSE 5X00226G04输入输出接口模块扮演着关键的角色，它有效地连接了控制器的核心处理单元与现场的各类传感器和执行机构，实现了过程数据的实时采集和控制指令的精确传递。凭借其高度的集成性、灵活性和可靠性，WESTINGHOUSE 5X00226G04模块广泛应用于化工、电力、制造业等多个工业领域，为构建高效、可靠的自动化控制系统提供了强有力的支持。

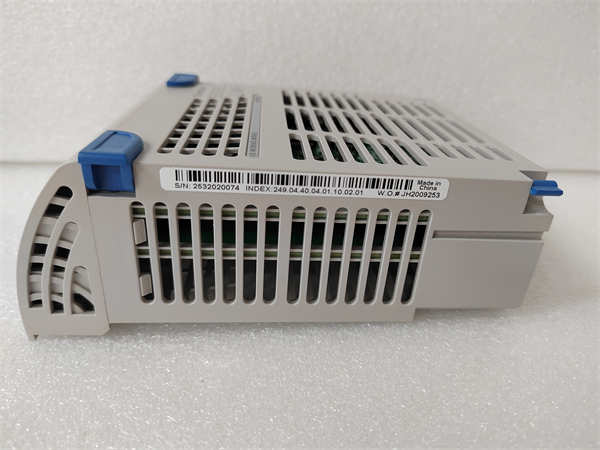

5X00226G04 WESTINGHOUSE

技术规格

产品型号:5X00226G04

制造商:WESTINGHOUSE

产品类型:输入输出接口模块

数字输入通道数:16(可配置为漏型或源型)

数字输入电压:24V DC(典型)

数字输出通道数:8(晶体管输出)

数字输出电压:24V DC(最大)

数字输出电流:0.5A/通道(最大)

模拟输入通道数:4(可配置为电压或电流输入)

模拟输入信号类型:0-10V,±10V,0-20mA,4-20mA

模拟输入分辨率:12位

隔离电压:500V AC(通道间及通道与系统间)

工作温度:-20°C至+70°C

存储温度:-40°C至+85°C

相对湿度:5%至95%(非冷凝)

电源要求:+5V DC

主要特点和优势

WESTINGHOUSE 5X00226G04输入输出接口模块以其卓越的集成度和灵活性，为工业自动化应用带来了显著的优势。其核心特点在于将多种类型的I/O功能集成在一个模块中，包括数字输入、数字输出和模拟输入，这使得WESTINGHOUSE 5X00226G04能够处理各种不同的现场信号，从而减少了系统所需的模块数量，降低了硬件成本和安装复杂度。

多功能集成：WESTINGHOUSE 5X00226G04模块在一个单元内提供了数字量和模拟量的输入输出能力，简化了系统设计，减少了布线需求，并降低了维护成本。

灵活的信号配置：数字输入通道可配置为漏型或源型，模拟输入通道可选择电压或电流输入模式，这种灵活性使得WESTINGHOUSE 5X00226G04模块能够适应不同类型的现场传感器和执行机构。

高可靠性：采用工业级设计和高质量的电子元器件，WESTINGHOUSE 5X00226G04模块具备出色的抗干扰能力和环境适应性，能够在恶劣的工业环境中稳定可靠地运行，保障了控制系统的稳定性和安全性。

电气隔离：模块内部提供了通道间以及通道与系统间的电气隔离，有效地防止了不同信号回路之间的相互干扰，提高了信号采集和控制的准确性和可靠性。

易于系统集成：作为WESTINGHOUSE PAS系列的产品，WESTINGHOUSE 5X00226G04模块能够无缝集成到现有的PAS控制系统中，方便了系统的扩展和升级。

5X00226G04 WESTINGHOUSE

应用领域

WESTINGHOUSE 5X00226G04输入输出接口模块因其多功能性，在各种工业自动化领域都有广泛的应用。在需要同时处理数字量和模拟量信号的场合，例如小型控制系统或分布式I/O站点，WESTINGHOUSE 5X00226G04模块能够提供经济高效的解决方案。在制造业中，它可以用于监测各种开关、传感器和执行机构的状态，并同时采集温度、压力等模拟量过程参数，实现对生产过程的综合控制和监控。在楼宇自动化系统中，该模块可以用于监测环境参数（如温度、湿度、照明状态）并控制相关的执行设备（如照明、风机、阀门）。此外，在水处理、包装机械、食品饮料等行业，WESTINGHOUSE 5X00226G04模块也能够灵活地应用于各种控制场景，实现对不同类型信号的统一管理和处理。其高度的集成性和灵活性使其成为构建紧凑型和多功能自动化系统的理想选择。

相关产品

与WESTINGHOUSE 5X00226G04输入输出接口模块相关的产品包括5X00226G01，这是该系列中一个相似的型号，可能在I/O通道数量或配置上有所不同。其他相关的产品还包括5X00103G01 16通道数字输入模块，用于纯数字信号的采集；5X00104G01 16通道数字输出模块，用于纯数字信号的控制；5X00106G01 8通道模拟输入HART模块，用于模拟信号采集并支持HART通信；5X00107G01 8通道模拟输出HART模块，用于模拟信号输出并支持HART通信；5X00101G01 CPU模块，作为PAS控制系统的核心处理器；以及5X00102G01电源模块，为系统提供稳定的电力供应。这些模块可以与WESTINGHOUSE 5X00226G04模块组合使用，以构建满足特定应用需求的自动化控制系统。

安装前准备：在安装WESTINGHOUSE 5X00226G04输入输出接口模块之前，请务必仔细阅读产品手册，了解模块的电气特性、接线方式和安装要求。确保安装环境符合模块的工作温度和湿度范围。检查模块外观是否完好，接线端子是否清洁无损。根据系统设计图纸和接线规范，准备好合适的电缆和连接器，并根据实际应用需求配置数字输入通道的漏型或源型模式，以及模拟输入通道的信号类型。在进行任何电气连接之前，务必断开控制系统的电源，确保安全。建议将WESTINGHOUSE 5X00226G04模块安装在便于接线和维护的位置，并确保模块的固定可靠。

维护建议：为了保证WESTINGHOUSE 5X00226G04输入输出接口模块的长期稳定运行，建议定期进行维护。定期检查模块的接线端子是否松动，确保连接可靠。清洁模块表面的灰尘和污垢，避免影响散热。定期检查现场输入输出信号的电压和电流是否在模块允许的范围内。对于模拟输入通道，应定期检查传感器的输出是否正常。如果发现模块工作异常或指示灯状态异常，应及时排查故障原因，必要时更换模块。建议按照WESTINGHOUSE的维护指导进行定期维护，以延长WESTINGHOUSE 5X00226G04模块的使用寿命，确保系统的稳定运行。
