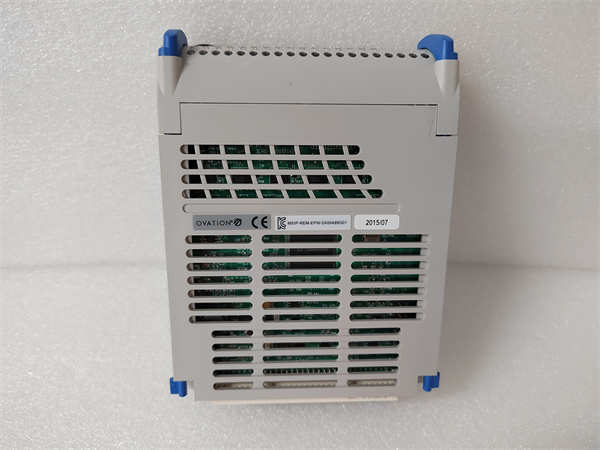

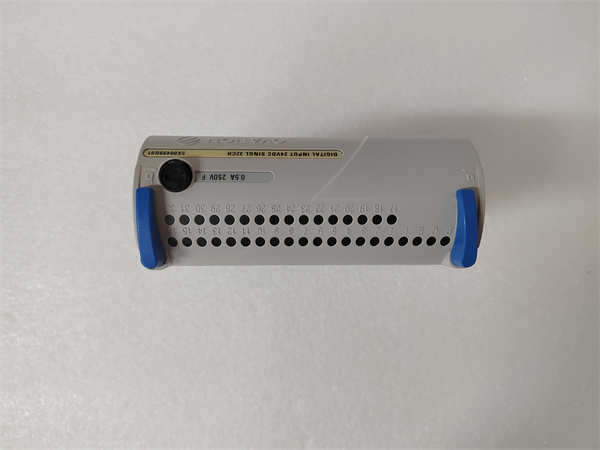

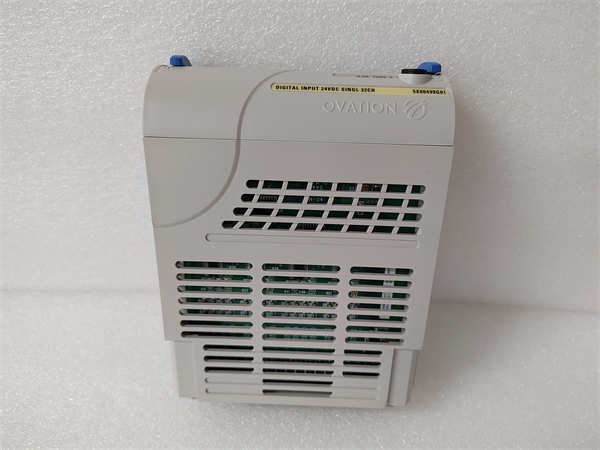

5X00499G01 WESTINGHOUSE 32 通道数字输入模块

WESTINGHOUSE 5X00499G01 32通道数字输入模块是WESTINGHOUSE公司Ovation分布式控制系统（DCS）中的一款高密度数字信号采集模块。这款模块专为需要大量数字输入信号处理的工业应用而设计，提供了32个独立的数字输入通道，能够高效地接收和处理来自现场各种开关、传感器、触点等设备的数字信号，并将这些离散状态信息可靠地传输至Ovation控制系统的处理器进行逻辑运算和控制决策。WESTINGHOUSE 5X00499G01模块以其高通道密度、快速的响应速度和卓越的抗干扰性能，有效地简化了系统的布线和硬件配置，降低了系统成本，并提高了信号采集的效率。作为Ovation DCS的关键组成部分，WESTINGHOUSE 5X00499G01 32通道数字输入模块在自动化系统中扮演着重要的信息输入角色，为实现安全、高效的工业自动化控制提供了坚实的基础。凭借其高可靠性和强大的信号处理能力，WESTINGHOUSE 5X00499G01模块广泛应用于电力、冶金、化工等多个工业领域，尤其适用于需要监测大量设备状态的场合。

5X00499G01 WESTINGHOUSE

技术规格

产品型号:5X00499G01

制造商:WESTINGHOUSE(现为Emerson)

产品类型:32通道数字输入模块

输入通道数:32

输入电压范围:24V DC(典型)

输入电流:7 mA(典型)

输入类型:漏型(Sink)或源型(Source)，可配置

响应时间:≤10 ms(On to Off/Off to On)

隔离电压:500V AC(通道间及通道与系统间)

工作温度:-40°C至+70°C

存储温度:-40°C至+85°C

相对湿度:5%至95%(非冷凝)

电源要求:+5V DC

主要特点和优势

WESTINGHOUSE 5X00499G01 32通道数字输入模块具备显著的特点和优势，使其成为高密度数字信号采集应用的理想选择。其最突出的特点是高达32个的独立输入通道，这在单个模块上实现了对大量数字信号的集中处理，显著减少了所需的模块数量和系统布线，从而降低了系统成本和安装复杂度。灵活的输入类型配置（漏型或源型）使得WESTINGHOUSE 5X00499G01模块能够兼容各种不同类型的现场数字信号源，提高了系统的适应性和应用的灵活性。

高密度集成：WESTINGHOUSE 5X00499G01模块在紧凑的封装内集成了32个数字输入通道，有效地节省了控制柜空间，并简化了系统的硬件结构。

高可靠性：WESTINGHOUSE 5X00499G01模块采用工业级设计和高质量的电子元器件，具备出色的抗干扰能力和环境适应性，能够在恶劣的工业环境中稳定可靠地运行，保障了控制系统的稳定性和安全性。

电气隔离：模块内部提供了通道间以及通道与系统间的电气隔离，有效地防止了不同信号回路之间的相互干扰，提高了信号采集的准确性和系统的整体可靠性。

快速响应：WESTINGHOUSE 5X00499G01模块具有快速的信号响应时间，能够及时捕获现场设备的状态变化，确保控制系统能够做出快速准确的响应。

易于集成：作为WESTINGHOUSE Ovation系列的产品，WESTINGHOUSE 5X00499G01模块能够方便地集成到现有的Ovation控制系统中，简化了系统扩展和升级过程。

5X00499G01 WESTINGHOUSE

应用领域

WESTINGHOUSE 5X00499G01 32通道数字输入模块广泛应用于各种需要高密度数字信号采集的工业自动化领域。在电力行业，该模块可用于监测大量的开关状态、继电器触点和报警信号，例如断路器状态、保护装置动作信号等，为电力系统的保护和控制提供全面的状态信息。在制造业，WESTINGHOUSE 5X00499G01模块可用于监测生产线上大量的限位开关、传感器和互锁装置的状态，实现复杂的设备联动控制和安全保护。在冶金行业，该模块可用于监测各种工艺设备的开关状态和联锁信号，确保生产过程的安全和稳定。此外，在水处理、交通运输等行业，WESTINGHOUSE 5X00499G01模块也适用于需要监测大量离散信号的应用场景。其高通道密度和可靠性使其成为构建大规模工业自动化系统的理想选择，能够有效地降低硬件成本和系统复杂性。

相关产品

与WESTINGHOUSE 5X00499G01 32通道数字输入模块相关的产品包括5X00498G01 32通道数字输出模块，用于控制现场大量的开关、指示灯等数字量执行机构。5X00103G01 16通道数字输入模块，适用于通道数需求较少的场合。5X00104G01 16通道数字输出模块，用于控制较少数量的数字量执行机构。5X00106G01 8通道模拟输入HART模块，用于采集模拟量信号并支持HART通信。5X00107G01 8通道模拟输出HART模块，用于输出模拟量信号并支持HART通信。5X00481G04控制器CPU卡，作为Ovation控制系统的核心处理器。5X00102G01电源模块，为整个控制系统提供稳定的电源供应。这些模块共同构成了WESTINGHOUSE Ovation系列完善的I/O解决方案，可以根据具体的应用需求进行灵活配置。

安装前准备：在安装WESTINGHOUSE 5X00499G01 32通道数字输入模块之前，请务必仔细阅读产品手册，了解模块的电气特性和安装要求。确保安装环境符合模块的工作温度和湿度范围。检查模块外观是否完好，接线端子是否清洁无损。根据系统设计图纸和接线规范，准备好合适的电缆和连接器。在进行任何电气连接之前，务必断开控制系统的电源，确保安全。建议将WESTINGHOUSE 5X00499G01模块安装在便于接线和维护的位置，并确保模块的固定可靠。根据现场信号源的类型，正确配置每个输入通道为漏型或源型接线模式。

维护建议：为了保证WESTINGHOUSE 5X00499G01 32通道数字输入模块的长期稳定运行，建议定期进行维护。定期检查模块的接线端子是否松动，确保连接可靠。清洁模块表面的灰尘和污垢，避免影响散热。定期检查现场输入信号的电压是否在模块允许的范围内。如果发现模块工作异常或指示灯状态异常，应及时排查故障原因，必要时更换模块。建议按照WESTINGHOUSE的维护指导进行定期维护，以延长WESTINGHOUSE 5X00499G01模块的使用寿命，确保系统的稳定运行。
