3805E TRICONEX 模拟输出模块

Description

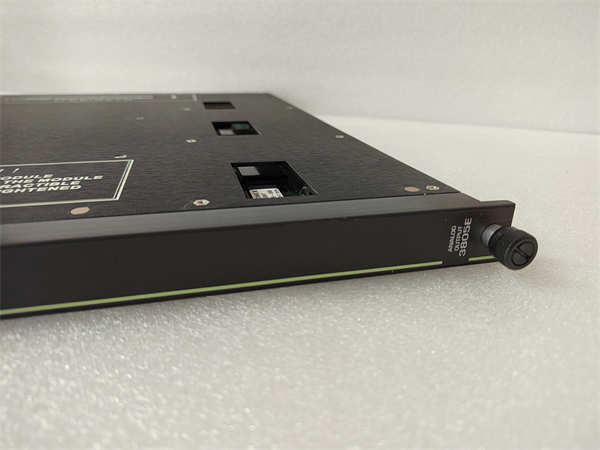

TRICONEX 3805E是一款高性能、高可靠性的增强型模拟量输出模块，属于TRICONEX容错安全系统的重要组成部分。作为TRICONEX TMR(三重模件冗余)架构的关键I/O组件，TRICONEX 3805E专为需要最高安全性和可用性的工业应用而设计。该模块提供8个独立的模拟量输出通道，每个通道都具有12位分辨率，能够精确地输出4-20 mA的电流信号，用于控制各种现场执行机构，如阀门定位器、变频器等。TRICONEX 3805E采用独特的TMR技术，每个输出通道都由三重化的硬件和表决逻辑控制，能够有效防止因单个组件故障而导致的错误输出，确保系统的安全运行。TRICONEX 3805E在安全仪表系统(SIS)和关键控制应用中扮演着至关重要的角色，为工厂的稳定运行和人员安全提供了坚实的保障。

TRICONEX 3805E模拟量输出模块具有增强的性能和诊断功能。其设计充分考虑了工业现场的复杂环境，具备出色的抗干扰能力和宽温工作范围。TRICONEX 3805E模块与TRICONEX控制器配合使用，能够实现全面的故障检测和诊断，包括开路检测(LOAD指示灯)和冗余回路电源指示(PWR1和PWR2指示灯)，方便用户进行维护和管理。凭借其卓越的可靠性和精度，TRICONEX 3805E成为高风险工业领域实现精确模拟量控制的理想选择。此外，TRICONEX 3805E支持热备用功能，允许在系统运行过程中在线更换故障模块，进一步提高了系统的可用性。

3805E TRICONEX

技术规格

产品型号：3805E

制造商：TRICONEX(隶属于Schneider Electric)

产品类型：TMR模拟量输出模块

输出通道数：8

输出电流范围：4-20 mA(+6%过量程)

分辨率：12位

输出精度：<0.25%FSR(在4-20 mA范围内，FSR 0-21.2 mA，温度0°C至60°C)

过压保护：+42.5 VDC(连续)

回路供电：+24 VDC标称，+42.5 VDC最大(反极性保护)

负载电阻：250Ω(>20 VDC),500Ω(>25 VDC),750Ω(>30 VDC),1000Ω(>35 VDC)(1 amp最小电流)

故障切换时间：<10 ms(典型值，在单腿故障时)

点间隔离：无隔离，共地回路，DC耦合

工作温度：0°C至+60°C(32°F至140°F)

安装方式：TRICONEX系统机架插槽

主要特点和优势

三重模件冗余(TMR)：TRICONEX 3805E采用TMR架构，每个模拟量输出通道都由三个独立的硬件电路并行处理，并通过表决逻辑确保输出信号的正确性，消除了单点故障，显著提高了系统的可靠性和安全性。

高精度模拟量输出：TRICONEX 3805E提供12位分辨率和高精度的4-20 mA电流输出，能够实现对现场执行机构的精确控制，优化控制回路的性能。

增强的诊断功能：TRICONEX 3805E具备全面的诊断功能，包括回路开路检测(LOAD指示灯)和冗余回路电源指示(PWR1和PWR2指示灯)，方便用户实时监控模块和现场回路的状态，及时发现并处理潜在问题。

热备用能力：TRICONEX 3805E支持热备用功能，允许在系统正常运行的情况下在线更换故障模块，最大限度地减少系统停机时间，提高了系统的可用性。

工业级高可靠性设计：TRICONEX 3805E采用工业级元器件和坚固的硬件设计，具备较强的抗电磁干扰能力和宽温工作范围，能够在恶劣的工业环境下稳定可靠地运行，保证了系统的长期稳定性和可靠性。

3805E TRICONEX

应用领域

TRICONEX 3805E TMR模拟量输出模块因其卓越的安全性、可靠性和精度，广泛应用于对安全和控制精度要求极高的工业领域：

石油天然气：应用于紧急停车系统(ESD)、火灾和气体检测系统(F&G)、高完整性压力保护系统(HIPPS)等安全关键回路，精确控制阀门定位器、调节阀等执行机构。

化工：应用于反应器安全控制、工艺联锁保护等系统，精确控制流量、压力、温度等关键工艺参数。

电力：应用于锅炉控制系统、汽轮机控制系统等，实现精确的模拟量控制，保障电力生产的安全可靠。

其他高风险工业领域：例如制药、造纸、水处理等对安全和控制精度有着严格要求的行业。

相关产品

TRICONEX 3806E:具有6个4-20 mA输出通道和2个20-320 mA输出通道的TMR模拟量输出模块，适用于需要更大电流输出的应用。

TRICONEX 3807:具有4个±60 mA双极性输出通道的TMR模拟量输出模块，适用于特殊的模拟量控制需求。

TRICONEX 3700A系列模拟量输入模块:用于接收来自现场仪表的模拟量输入信号，为安全系统提供过程变量信息。

TRICONEX系统机架:用于安装TRICONEX 3805E和其他TRICONEX模块。

TRICONEX TriStation编程软件:用于配置和编程TRICONEX安全系统，包括TRICONEX 3805E模块。

3805E TRICONEX

安装前准备：在安装TRICONEX 3805E模块之前，请务必仔细阅读相关的TRICONEX系统文档和模块手册，了解具体的安装步骤、接线要求和安全注意事项。确保安装机架已正确接地，并检查回路电源是否符合要求。按照手册中的接线图，正确连接现场执行机构的信号线。TRICONEX 3805E模块只能安装在TRICONEX系统的专用机架插槽中。

维护建议：为确保TRICONEX 3805E模块的长期稳定运行，建议定期检查模块的连接是否牢固，线缆是否损坏。保持模块表面的清洁，避免灰尘积聚影响散热和电气连接。定期检查系统的运行状态和报警信息，例如LOAD和PWR指示灯的状态。建议遵循TRICONEX提供的维护指南进行操作，并由经过培训的专业人员进行维护和故障排除。由于TRICONEX系统应用于安全关键领域，任何维护操作都应严格遵守相关安全规程。
