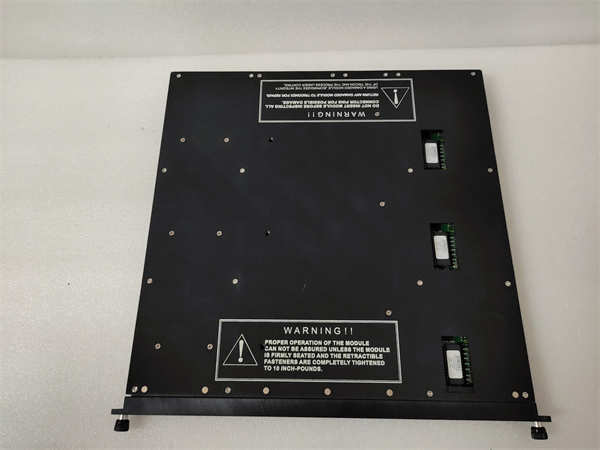

3805E TRICONEX 模拟输出模块

Description

TRICONEX公司的3805E模拟量输出模块是其Triconex安全仪表系统(SIS)的关键组成部分，专为高完整性、高可用性的工业安全应用而设计。作为Triconex TMR(三重模冗余)架构的一部分，TRICONEX 3805E模块提供了8个独立的模拟量输出通道，每个通道都具备高精度和可靠性，能够输出4-20mA的电流信号，用于控制现场的执行机构，如阀门、驱动器等。3805E模块采用TMR技术，这意味着每个输出通道都由三个完全独立的硬件执行，并通过内部的投票机制确保输出信号的正确性和一致性，即使在某个硬件发生故障的情况下，也能保证系统的安全运行。TRICONEX 3805E模拟量输出模块具有内置的自诊断功能，能够持续监测模块的运行状态，并在检测到任何潜在故障时发出报警。这种高度冗余和自诊断的设计，使得3805E模块成为需要最高安全等级和连续运行的关键工业应用的理想选择。

3805E TRICONEX

技术规格

产品型号:3805E

制造商:TRICONEX(施耐德电气旗下品牌)

产品类型:模拟量输出模块

所属系列:Triconex

输出通道数:8

输出电流范围:4-20 mA(+6%过量程)

分辨率:12位

输出精度:<0.25%(在4-20 mA范围内，满量程0-21.2 mA，温度0°C至60°C)

过压保护:+42.5 VDC(持续)

故障切换时间:<10 ms(典型值)

外部回路电源:+42.5 VDC最大，+24 VDC标称(反向电压保护)

输出回路电源要求:250欧姆时>20 VDC(1安培最小值)；500欧姆时>25 VDC(1安培最小值)；

750欧姆时>30 VDC(1安培最小值)；1000欧姆时>35 VDC(1安培最小值)

诊断指示灯:模块状态(PASS,FAULT,ACTIVE,LOAD,PWR1,PWR2)

颜色代码:豌豆绿

主要特点和优势

TRICONEX 3805E模拟量输出模块作为Triconex安全仪表系统的核心组件，具备卓越的特点和优势，使其在关键安全应用中表现出色。其最显著的特点是采用了三重模冗余(TMR)架构，这意味着模块内部的所有关键电路都进行了三重的独立设计，并通过硬件投票机制确保输出信号的正确性。即使其中一个或两个通道发生故障，TRICONEX 3805E模块仍能提供可靠且无扰动的输出，极大地提高了系统的可用性和安全性。

高精度是3805E的另一个重要优势。其12位的分辨率和<0.25%的输出精度，确保了对现场执行机构的精确控制，从而优化了工艺过程的稳定性和效率。此外，TRICONEX 3805E模块具有完善的自诊断功能，能够实时监测自身的运行状态和输出回路的完整性，一旦检测到异常，会立即发出报警，方便用户及时采取维护措施，减少了意外停车的风险。模块还具备过压保护和反向电压保护功能，进一步增强了其在恶劣工业环境中的适应性和可靠性。支持在线热插拔功能，可在系统运行状态下更换故障模块，最大限度地减少了系统停机时间。

3805E TRICONEX

应用领域

TRICONEX 3805E模拟量输出模块由于其卓越的安全性、可靠性和精度，广泛应用于需要最高安全等级和连续运行的关键工业领域。在石油和天然气行业，3805E常用于紧急停车系统(ESD)、火灾和气体检测系统(F&G)以及高完整性压力保护系统(HIPPS)，用于精确控制安全阀、调节阀等执行机构，确保工厂在紧急情况下的安全停机和过程控制。在化工和石化行业，TRICONEX 3805E被应用于关键反应器和工艺单元的保护系统中，控制流量、温度和压力等关键参数，防止灾难性事故的发生。

在发电行业，尤其是在核电站和大型火电厂，3805E用于控制汽轮机、锅炉等关键设备的执行机构，保障电厂的安全稳定运行。此外，在制药、冶金、水处理等对安全性有严格要求的行业，TRICONEX 3805E模拟量输出模块也发挥着至关重要的作用，为构建安全可靠的自动化控制系统提供了坚实的基础。

相关产品

与3805E模拟量输出模块相关的产品包括TRICONEX安全仪表系统的其他I/O模块和主控制器。例如，3721或3700A等模拟量输入模块用于采集现场的模拟量信号；3625或3503E等数字量输入/输出模块用于采集和控制开关信号；Triconex的主控制器，如Tricon CX或Trident系统，是整个SIS系统的核心，负责执行安全逻辑和管理I/O模块。此外，TRICONEX还提供各种通信模块，如支持Modbus、HART等协议的模块，用于与其他控制系统或上位机进行数据交换。电源模块是Triconex系统的关键组成部分，提供冗余电源，确保系统的稳定运行。现场接线端子板(ETP)用于连接现场仪表和Triconex模块。

3805E TRICONEX

安装与维护

安装前准备：在安装3805E模块之前，请务必仔细阅读相关的产品手册和安装指南，确保安装环境符合模块的工作温度、湿度和电磁兼容性要求。检查模块的包装是否完好，确认型号与订单一致。准备好所需的安装工具，例如螺丝刀等。确保Triconex机架已断电，并按照手册要求预留足够的插槽空间。仔细检查3805E模块背面的连接器，确保其清洁且没有物理损坏。按照产品手册的指导，将3805E模块正确地插入到Triconex机架的指定插槽中，并固定牢固。连接外部回路电源和现场执行机构的信号线时，务必使用符合要求的电缆，并按照接线图进行精确连接，确保接线正确可靠，避免短路或开路。

维护建议：为了确保3805E模块的长期稳定运行，建议定期进行维护。定期检查模块在机架内的连接是否松动，外部接线是否老化或损坏，如有问题及时处理。保持模块和控制柜的清洁，避免灰尘和异物进入模块内部，影响散热和电气性能。定期检查模块面板上的诊断指示灯是否正常，如发现异常应及时记录并分析原因。由于3805E模块具有热插拔功能，可以在系统运行状态下更换故障模块，但仍建议在操作前仔细阅读手册，并采取必要的安全措施。建议定期对整个Triconex系统进行功能测试，以验证安全功能的有效性。如果3805E模块发生无法解决的故障，建议联系TRICONEX的专业技术支持人员进行检修或更换，避免自行拆卸或维修，以免影响系统的安全性和可靠性。

产品保障

TRICONEX公司对3805E模拟量输出模块提供全面的产品保障。作为全球领先的安全仪表系统供应商，3805E模块均经过严格的质量检测和性能测试，确保产品符合最高的安全标准和工业规范。对于在正常使用情况下发生的任何制造缺陷，我们提供标准的质量保证期（具体期限请参考销售合同或产品手册）。在质保期内，我们将提供免费的维修或更换服务。
